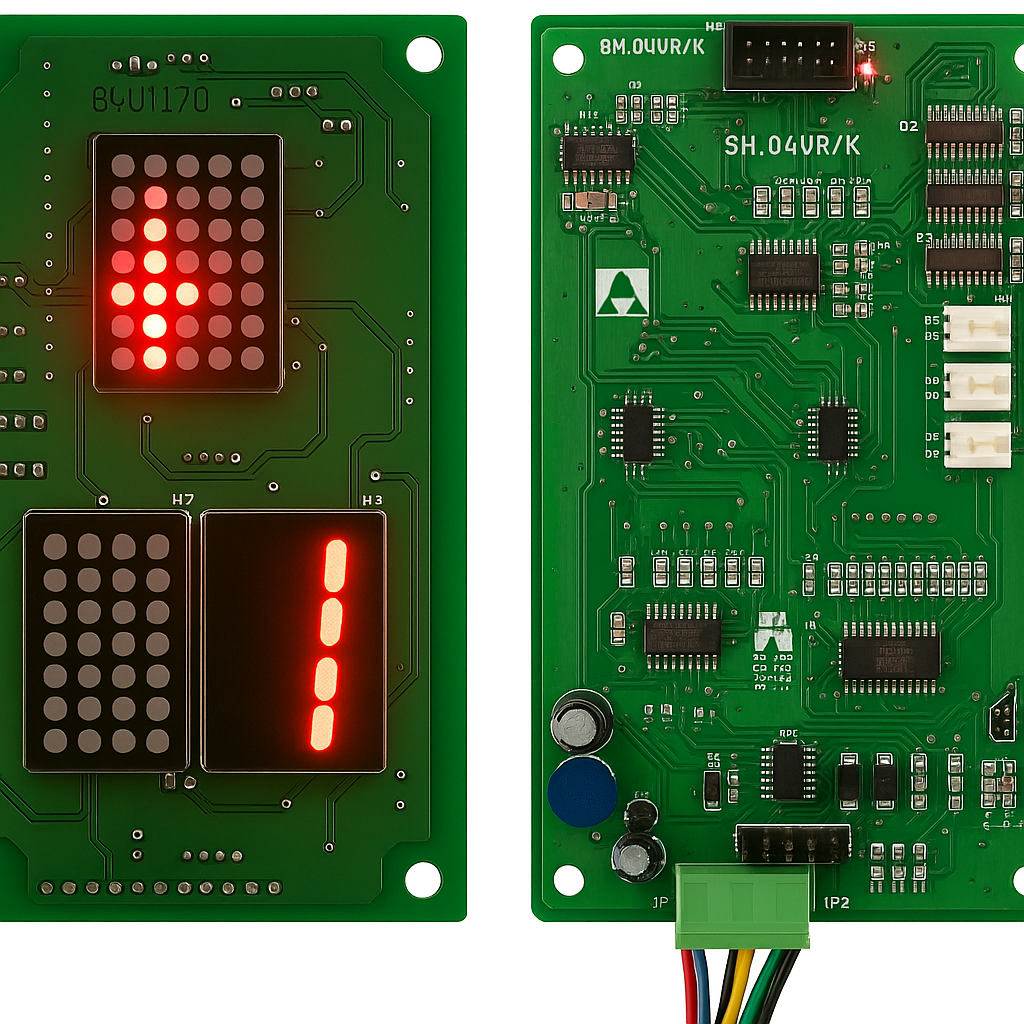

Código de desarrollo | ProD0954CV2 | Versión | V2.0 |
Módulo de pantalla | Matriz de puntos redonda | Modo de visualización | Segmentos |
Color de dígitos | Rojo, amarillo, verde, azul | Color del indicador | Rojo, amarillo, verde, azul |
Dimensiones del display | 70 × 147 × 23.2 mm | Dimensiones de montaje | 183 × 70 × 25 mm |
Aplicaciones | Caja de maniobras / hall exterior |
Conector | Paso (mm) | Zócalo (hembra) | Ficha (macho) |
---|---|---|---|
JP1 | 3.96 | CH3.96-4A | CH3.96-4Y |
JP2 | 3.96 | CH3.96-4A | CH3.96-4Y |
JP3 | 3.96 | CH3.96-4A | CH3.96-4Y |
JP4 | 3.81 | CH2510A-4 | CH2510-4Y |
JP5 | 3.81 | CH2510A-4 | CH2510-4Y |
JP7 | 2.54 | 2*3P doble fila | — |
Etiqueta | Definición |
---|---|
S1 | Puente — Cuando ambos están activados, entra al modo de configuración de dirección y placa de visualización. En caso contrario, el funcionamiento es normal. |
S2 / S3 | Línea de resistencia terminal del bus CAN |
JP2.3–JP2.4 | Entrada del botón de subida |
JP3.3–JP3.4 | Entrada del botón de bajada |
JP4.3–JP4.4 | Entrada del interruptor de apertura de puerta |
JP5.3–JP5.4 | Entrada del botón de llamada |
Pin | Definición |
---|---|
JP2.1 | Indicador de llamada (polaridad positiva) |
JP2.2 | Indicador de subida (polaridad positiva) |
JP3.1 | Indicador de bajada (polaridad positiva) |
JP3.2 | Indicador de puerta abierta (polaridad positiva) |
JP4.1 | Indicador de parada |
JP4.2 | Indicador de sobrecarga |
JP5.1 | Indicador de borrado |
JP5.2 | Indicador de apagado |
Pin | Señal | Definición |
---|---|---|
JP1.1 | 24V | Alimentación 24 VDC |
JP1.2 | GND | Tierra |
JP1.3 | CANH | Bus CAN — señal alta |
JP1.4 | CANL | Bus CAN — señal baja |
