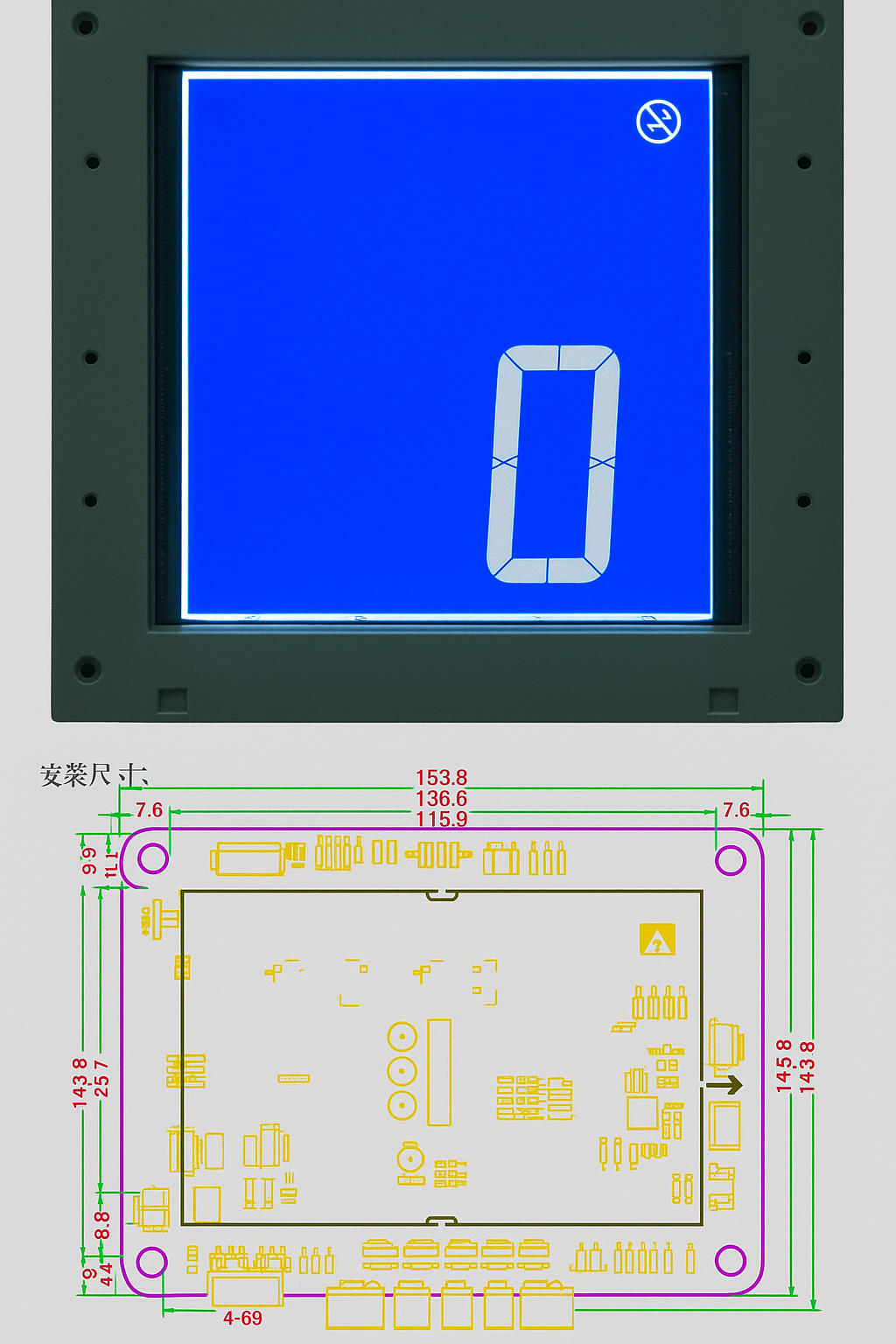

| Código de desarrollo | ProD1356BV1 | Versión | V1.0 |
| Módulo de pantalla | Pantalla LCD de 16 segmentos, monocolor | Color de la pantalla | Fondo azul, texto blanco |
| Modo de visualización | Segmentos | Dimensiones de la placa de display | 153.87 × 152.7 × 14 mm |
| Dimensiones de montaje | 157.76 × 153.79 × 15.15 mm | Aplicaciones | Puente — Serie económica, monocolor de gran tamaño |
| Conector | Paso (mm) | Zócalo (hembra) | Ficha (macho) |
|---|---|---|---|
| JP1 | 3.81 | JVT40001R | 3.96*4Y |
| JP7 | 2.5 | S6B-XH-A | XHP-6Y |
| Pin | Señal | Definición |
|---|---|---|
| JP1.1 | +DC24V | Alimentación +24 VDC |
| JP1.2 | GND | Tierra |
| JP1.3 | CANH | Bus CAN — señal alta |
| JP1.4 | CANL | Bus CAN — señal baja |
| Conector | Función |
|---|---|
| JP7 | Puerto ISP para programación |
| Etiqueta | Función |
|---|---|
| SW1 | Si ambos están en “ON”, la resistencia de terminación está habilitada. Si ambos están en “OFF”, la resistencia está deshabilitada. |
| SW2 | Reservado |
