Información básica

Código de desarrollo ProD1258A Versión V5.0

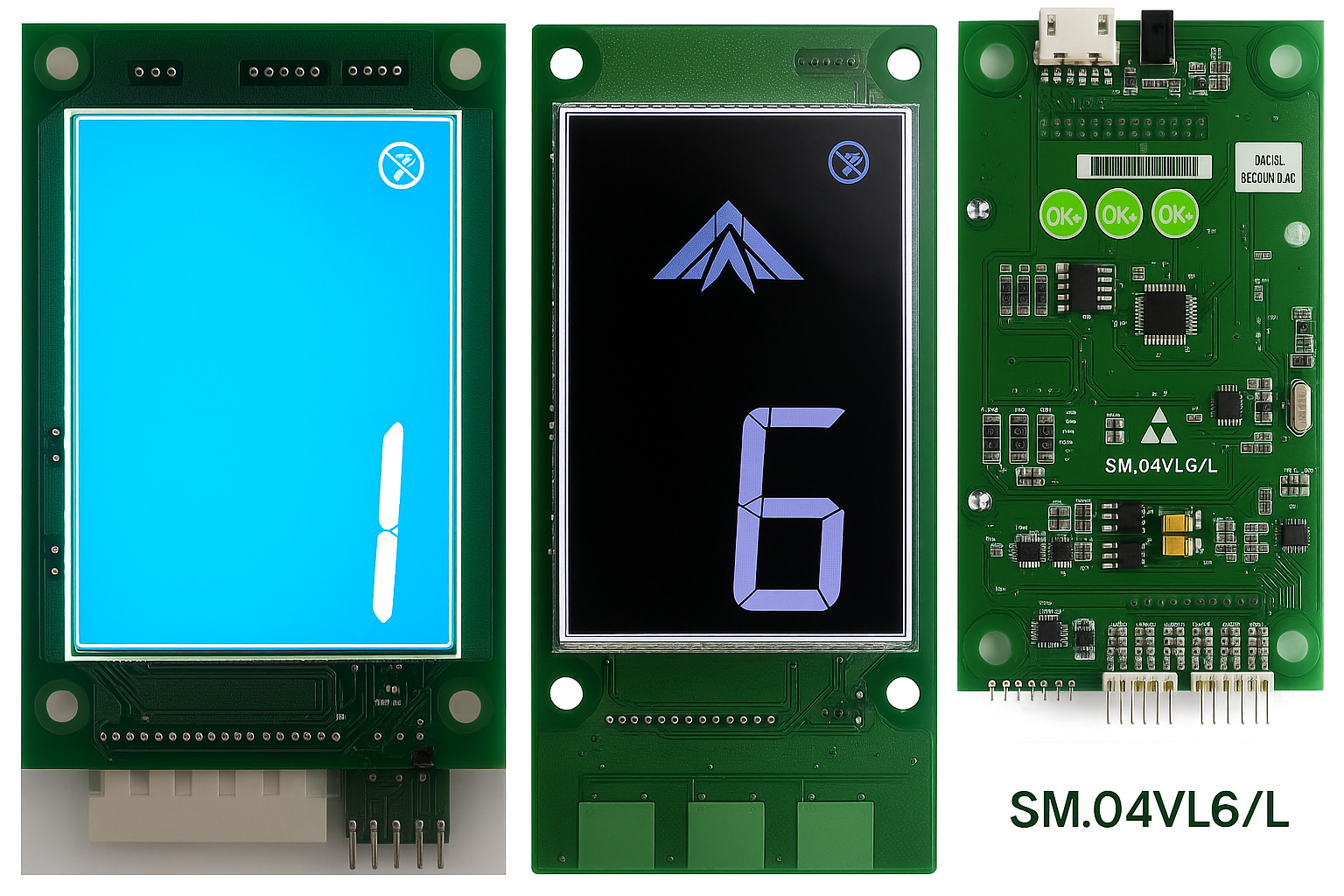

Módulo de pantalla Pantalla LCD monocromática de 4.3″ Color del fondo Blanco con texto negro / Negro con texto blanco
Modo de visualización Segmentos Dimensiones de la placa 152.8 (±0.5) × 76 (±0.5) mm
Dimensiones de montaje / Aplicaciones Exterior

Conectores

Conector Paso (mm) Zócalo (hembra) Ficha (macho)
S1 2.5 2.54*3 XHP-4
JP1 2.5 2.54*3 XHP-4
JP2 3.81 JVT40001R 3.96*4Y
JP3–JP5 2.51 CH2510-4AW CH2510-4Y

Funciones — JP1

Pin Señal Definición
JP1.1 DEBUG Depuración
JP1.2 GND Tierra
JP1.3 TXD Transmisión de datos
JP1.4 RXD Recepción de datos
JP1.5 VCC Alimentación VCC
JP1.6 VCC Alimentación VCC
JP1.7 +DC24V Alimentación +24 VDC
JP1.8 GND Tierra

Funciones — JP2

Pin Señal Definición
JP2.1 CANH Bus CAN — señal alta
JP2.2 CANL Bus CAN — señal baja

Funciones — JP3

Pin Definición
JP3.1 Entrada del botón superior
JP3.2 +24 V (polaridad positiva)
JP3.3 Tierra (polaridad negativa)

Funciones — JP4

Pin Definición
JP4.1 Entrada del botón inferior
JP4.2 +24 V (polaridad positiva)
JP4.3 Tierra (polaridad negativa)

Funciones — JP5

Pin Definición
JP5.1 Entrada del botón de apertura de puerta
JP5.2 +24 V (polaridad positiva)
JP5.3 Tierra (polaridad negativa)

Interruptores

Etiqueta Función
S1 Selección de corto circuito, S1.1 y S1.2 para configuración estable
SW2 Activación de resistencia terminal. “ON” activa la resistencia, “OFF” la desactiva

Modelos compatibles

Modelo Descripción
SM.04HL16/B Modo horizontal/vertical
SM.04VL16/B Modo apertura
SM.04VL16/T Modo cierre
