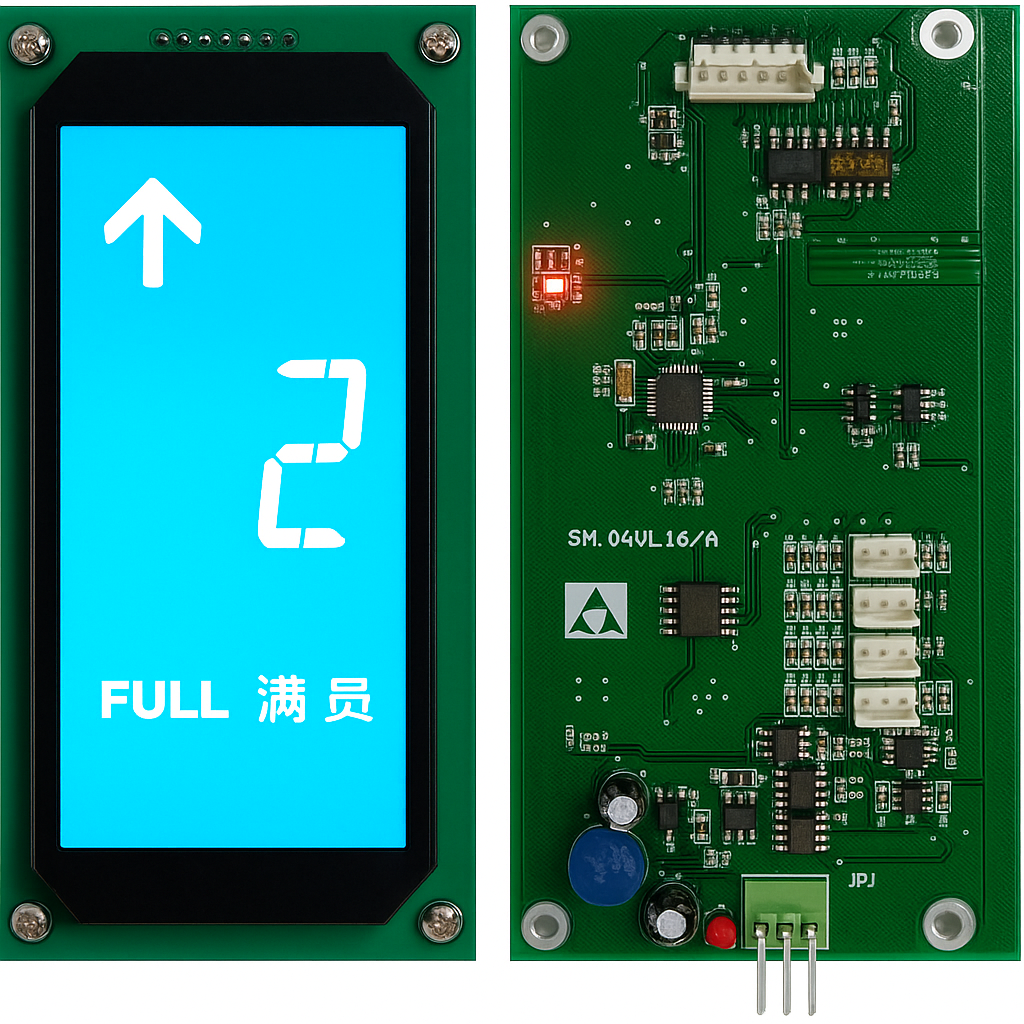

Información básica

Código de desarrollo ProD0747 Versión V2.0
Módulo de pantalla Pantalla LCD Modo de visualización Segmentos, fondo blanco
Dimensiones del display 150 × 70 × 30.4 mm Dimensiones de montaje 182 × 72 × 33 mm
Aplicaciones Caja de maniobras / exterior de hall

Conectores

Conector Paso (mm) Zócalo (hembra) Ficha (macho)
JP1 3.96 CH3.96-4A CH3.96-4Y
JP6 2.5 B6B-XH-A XHP-6
JP3 2.51 CH2510-4A CH2510-4Y
JP4 2.51 CH2510-4A CH2510-4Y
JP5 2.51 CH2510-4A CH2510-4Y

Funciones principales

Conector Definición
JP1 Puerto de alimentación y comunicación CAN: pin 1: 24V, pin 2: GND, pin 3: CANH, pin 4: CANL
JP2 Botón de llamada ascendente (1 y 2 para indicador, 3 y 4 para botón)
JP3 Botón de llamada descendente (1 y 2 para indicador, 3 y 4 para botón)
JP4 JP6 pin 3 y 4: señal del interruptor de puerta
JP6 Botón de llamada de piso de usuario
JP5 Puerto de programación

Interruptores

Interruptor Función
SW1.1 Reservado
SW1.2 Si está en “ON”, la visualización cambia a inglés; si está en “OFF”, muestra en chino.
SW1.3 Si está en “ON”, la visualización cambia a chino; si está en “OFF”, muestra en inglés.
SW1.4 Si está en “ON”, el dispositivo entra en el modo de configuración de dirección de visualización.
SW2 Cuando está en “ON”, activa una resistencia de terminación de 120 Ω en el bus serie.
