Código de desarrollo | ProD1269DV2 | Versión | V2.0 |

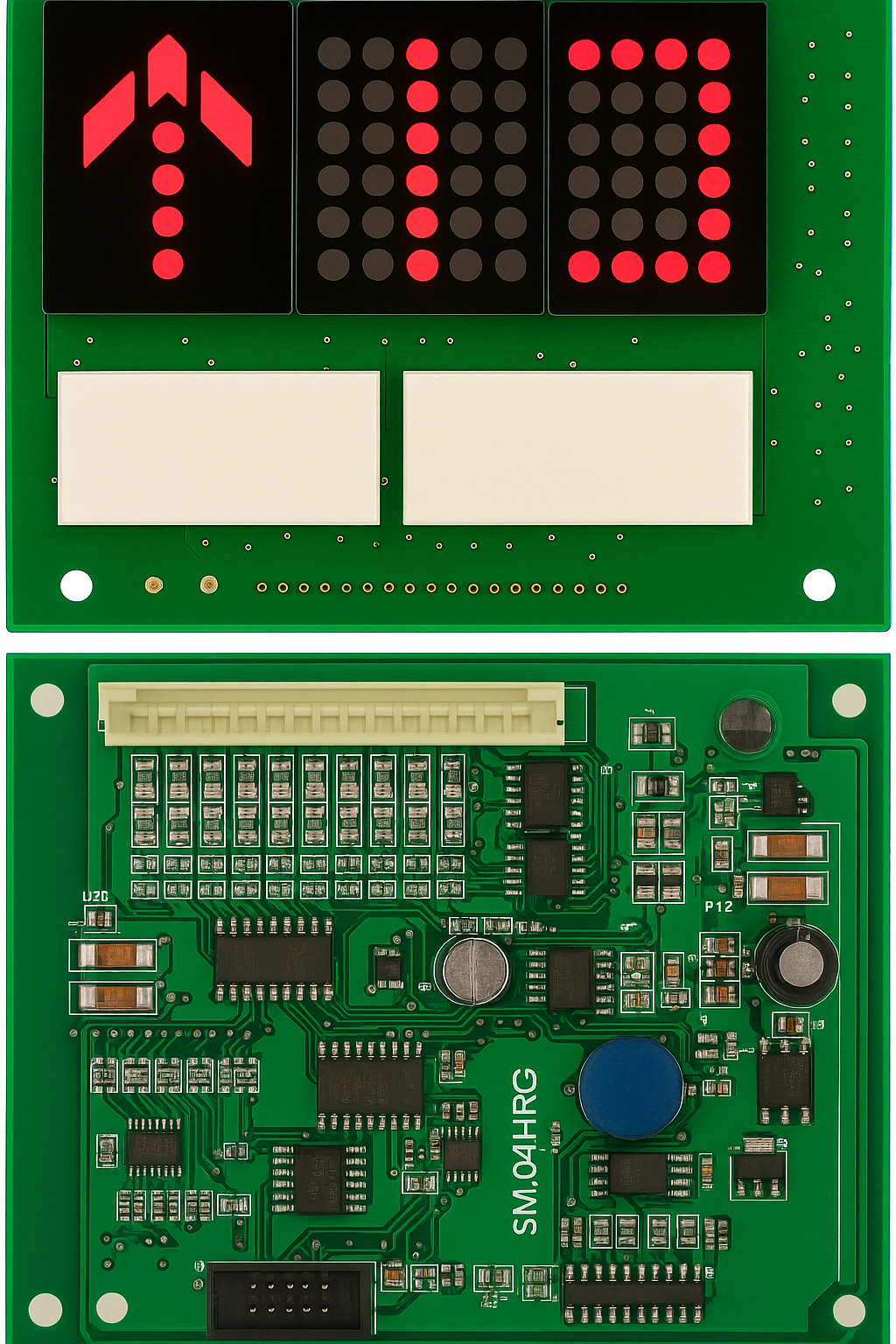

Módulo de pantalla | Dígito rojo doble 8 (1.4″) con flechas ↑/↓ [por confirmar] | Modo de visualización | Tubo de 7 segmentos / tubo plano rojo |
Color de dígitos | Rojo | Color del indicador | Rojo |
Dimensiones del display | 116.46 × 88.22 × 16.7 mm | Dimensiones de montaje | / |
Aplicaciones | 2ª generación, sistema paralelo integrado — cabina con dígito de 7 segmentos |
Conector | Paso (mm) | Zócalo (hembra) | Ficha (macho) |
---|---|---|---|
JP1 | 3.81 | OQ/90D-3.81-4P | HW-3.81-4P |
JP2 | 3.81 | OQ/90D-3.81-8P | HW-3.81-8P |
Pin | Señal | Definición |
---|---|---|
JP1.1 | +24V | Conectar a +24 VDC |
JP1.2 | GND | Tierra del controlador |
JP1.3 | D1 | Entrada indicador plano — canal 1 [por confirmar] |
JP1.4 | D2 | Indicador plano “PARO” [por confirmar] |
Pin | Señal | Definición |
---|---|---|
JP2.1 | A | BCD — bit menos significativo |
JP2.2 | B | BCD — segundo bit |
JP2.3 | C | BCD — tercer bit |
JP2.4 | D | BCD — cuarto bit |
JP2.5 | U | Señal de marcha (RUN) [por confirmar] |
JP2.6 | F | Reservado / función especial [por confirmar] |
JP2.7 | UP | Indicador de subida (flecha ↑) |
JP2.8 | DN | Indicador de bajada (flecha ↓) |
Función | Descripción |
---|---|
Dirección CAN / habilitación | Selección de dirección para comunicación CAN; “ON” = habilitado, “OFF” = deshabilitado. |
