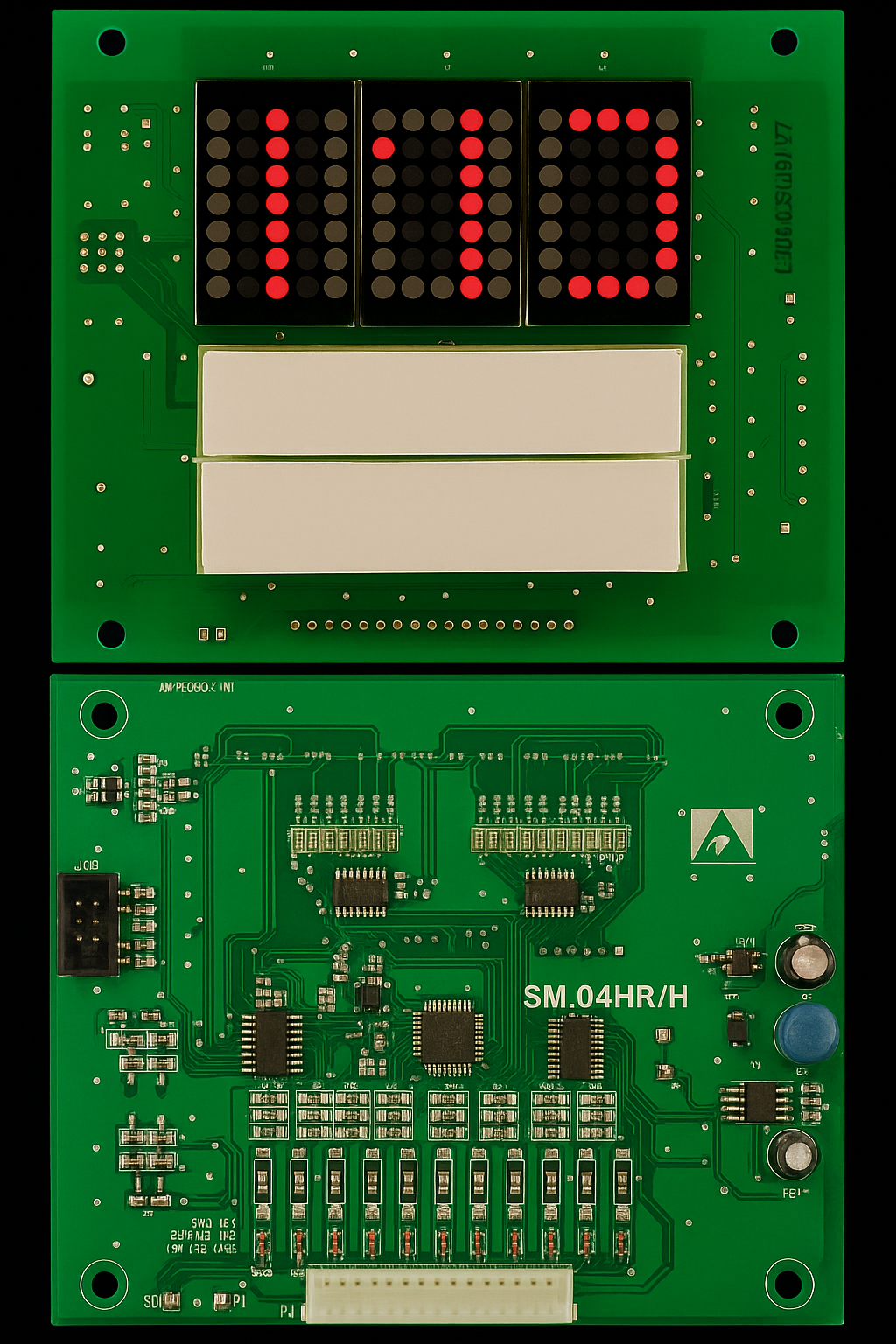

| Código de desarrollo | ProD0705 |
|---|---|
| Versión | V4.0 |
| Módulo de display | Matriz de puntos circular |
| Modo de visualización | Horizontal |
| Color del display | Rojo |
| Dimensiones del display | 120 × 110 × 27 mm |
| Aplicación | Botonera de cabina / Hall (paralelo) |
| Conector | Paso (mm) | Modelo hembra | Modelo housing |
|---|---|---|---|
| JP1 | 2.54 | B15B-XH-A | XHP-15 |
| JP2 | 5.08 | EK508V-02P | — |
| Pin | Señal | Descripción |
|---|---|---|
| JP1.1 | +24V | Alimentación |
| JP1.2 | GND | Tierra |
| JP1.3 | G0 | Bit de codificación de piso (1º) |
| JP1.4 | G1 | Bit de codificación de piso (2º) |
| JP1.5 | G2 | Bit de codificación de piso (3º) |
| JP1.6 | G3 | Bit de codificación de piso (4º) |
| JP1.7 | G4 | Bit de codificación de piso (5º) |
| JP1.8 | G5 | Bit de codificación de piso (6º) |
| JP1.9 | G6 | Bit de codificación de piso (7º) |
| JP1.10 | UP | Dirección de viaje: subiendo |
| JP1.11 | DN | Dirección de viaje: bajando |
| JP1.12 | U1 | Entrada auxiliar / UI (definida por fabricante) |
| JP1.13 | U2 | Entrada auxiliar / UI (definida por fabricante) |
| JP1.14 | F | Función / común (según esquema) |
| JP1.15 | S0V | Reserva / común |
| Pin | Señal | Uso |
|---|---|---|
| JP2.1 | — | Reserva / varios |
| JP2.2 | — | Reserva / varios |
| Señal | Descripción |
|---|---|
| MISO | Datos salida del módulo |
| MOSI | Datos entrada al módulo |
| SCK | Reloj SPI |
| RST | Reset |
| VCC (+5V) | Alimentación de lógica |
| GND | Tierra |
| Switch | Posición | Función | Detalle |
|---|---|---|---|
| SW1.1 | OFF/ON | Tipo de entrada | Selección de codificación (p. ej. Gray / Binario) |
| SW1.2 | OFF/ON | Filtro / modo | Ajuste de parámetros de señal |
