Información básica

Código de desarrollo ProD0647B Versión V3.0

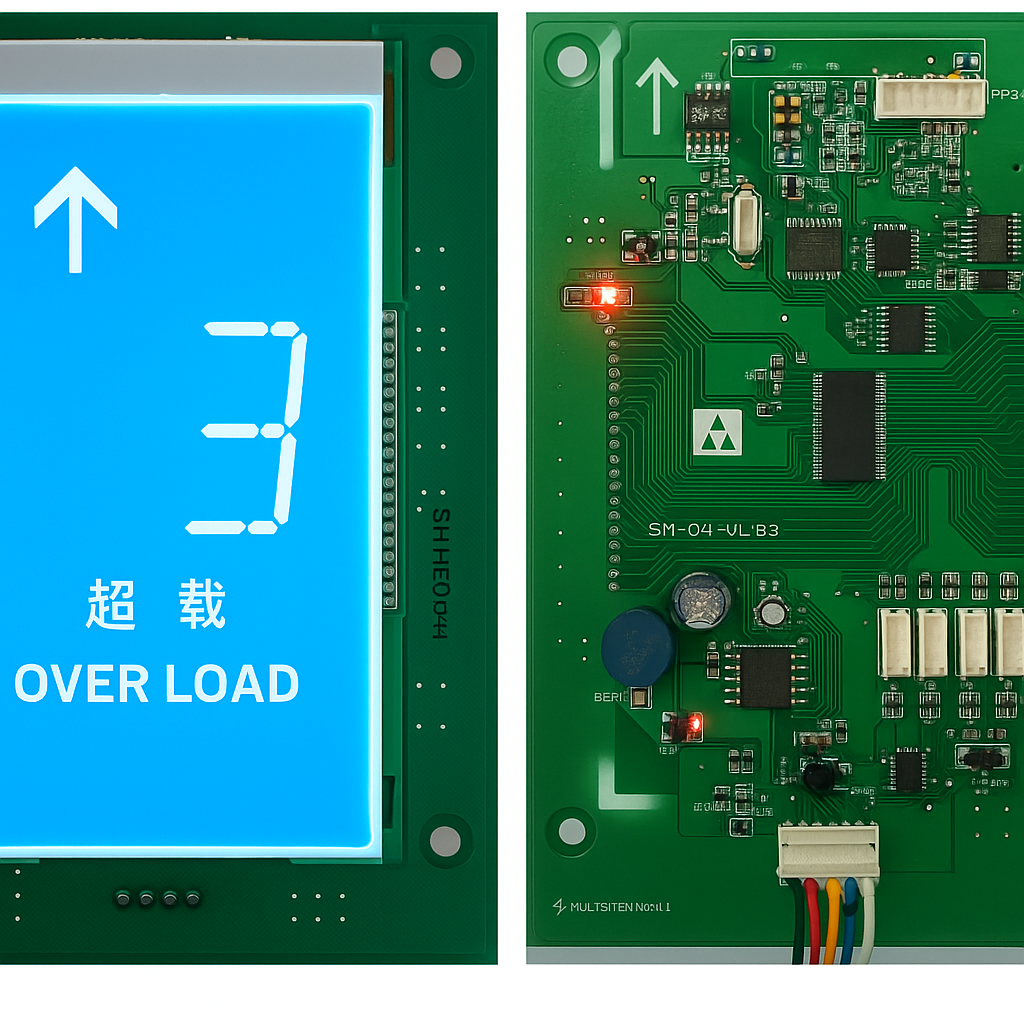

Módulo de pantalla Pantalla LCD monocolor de 16 segmentos Modo de visualización Segmentos, fondo azul con texto blanco
Dimensiones del display 165 × 110 × 2.9 mm Dimensiones de montaje 194 × 114 × 23 mm
Aplicaciones Caja de maniobras / exterior de hall

Conectores

Conector Paso (mm) Zócalo (hembra) Ficha (macho)
JP1 3.96 CH3.96-4A CH3.96-4Y
JP2 2.5 B6B-XH-A XHP-6
JP3 2.51 CH2510-4A CH2510-4Y
JP4 2.51 CH2510-4A CH2510-4Y
JP5 2.51 CH2510-4A CH2510-4Y
JP6 2.51 CH2510-4A CH2510-4Y

Funciones principales

Conector Definición
JP1 Puerto de alimentación y comunicación CAN: pin 1: 24V, pin 2: GND, pin 3: CANH, pin 4: CANL
JP2 Puerto de programación
JP3 Botón de llamada ascendente (1 y 2 para indicador, 3 y 4 para botón)
JP4 Botón de llamada descendente (1 y 2 para indicador, 3 y 4 para botón)
JP5 JP6 pin 3 y 4: señal del interruptor de puerta
JP6 Botón de llamada de cliente

Interruptores

Interruptor Función
SW1.1 Reservado
SW1.2 Si está en “ON”, muestra el número de capas como 32; si está en “OFF”, lo muestra como 64.
SW1.3 Si está en “ON”, muestra el número de capas como 64; si está en “OFF”, lo muestra como 32.
SW1.4 Si está en “ON”, el dispositivo entra en el modo de configuración de dirección de la placa.
SW2 Si está en “ON”, activa la resistencia de terminación de 120 Ω en el bus serie.
