Velocidad ≤ 1,75 m/s
Modelo Nro. | Peso unitario (kg/m) | Diámetro mínimo de curvatura (mm) | Carga rota (≥KN) | Longitud máxima (m) |
Φ6 | 0,86 ± 0,2 | 260 | 13.32 | 180 |
Φ7 | 1,23 ± 0,2 | 260 | 18.18 | 185 |
Φ8 | 1,49 ± 0,2 | 260 | 23.55 | 190 |
Φ9 | 1,88 ± 0,2 | 280 | 29,98 | 190 |
Φ10 | 2,23 ± 0,2 | 280 | 37 | 230 |
Φ11 | 2,96 ± 0,2 | 300 | 42,7 | 240 |
Velocidad > 1,75 m/s
Modelo Nro. | Peso unitario (kg/m) | Diámetro exterior (mm) | Diámetro mínimo de curvatura (mm) | Carga rota (≥KN) |
NVO 075 | 1,12 ± 0,2 | 24 ± 1,5 | 610 | 11.25 |
NVO100 | 1,49 ± 0,2 | 29 ± 1,5 | 610 | 13.32 |
NVO120 | 1,88 ± 0,2 | 31 ± 1,5 | 610 | 18.0 |
NVO150 | 2,23 ± 0,2 | 35 ± 1,5 | 610 | 23.66 |
NVO200 | 2,98 ± 0,2 | 38 ± 1,5 | 610 | 29,97 |
NVO250 | 3,72 ± 0,2 | 42 ± 1,5 | 610 | 40,82 |

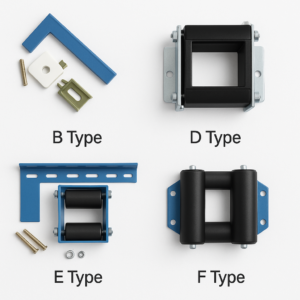

Dispositivo de guía para cadena de compensación
